Набор моториста
Набор предназначен для самостоятельного изготовления прокладок вакуумных, водяных, масляных насосов, полуосей, коробок передач, компрессоров, гидравлических станции и другого оборудования. Материал устойчив к воздействию масел, топлива, антифриза, хладагентов.
За точными параметрами обращайтесь к техническому описанию Frenzelit.

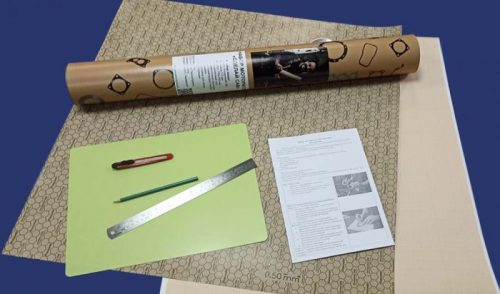

В комплекте:
— лист прокладочного материала novapress® 850 (толщина 0,5 мм, размер 750×750 мм),
— канцелярский нож,
— разметочный карандаш,
— миллиметровая бумага,
— линейка,
— подложка для резки.
Время: 30–60 минут на одну прокладку.
Сложность: базовый уровень.
Место: чистая, хорошо освещённая, ровная поверхность.
Безопасность: работайте на подложке для резки, используйте перчатки, режьте от себя, храните нож в сложенном состоянии.
Шаг 1. Подготовка
- Снимите старую прокладку, очистите, обезжирьте поверхности.
- Осмотрите: если она целая, её удобно использовать как шаблон. Если нет — сделаем шаблон по месту.
Шаг 2. Создание шаблона на миллиметровой бумаге
Вариант А — по старой прокладке:
- Разгладьте старую прокладку, закрепите её на миллиметровой бумаге.
- Обведите внешний контур, внутренние проёмы и все отверстия под болты. Подпишите ориентацию: «ВЕРХ/НИЗ», «ПЕРЕДНЯЯ/ЗАДНЯЯ СТОРОНА».
- Проверьте размеры по сетке и линейке.
Вариант Б — по месту (если старой детали нет):
- Приложите миллиметровую бумагу к поверхности, зафиксируйте рукой.
- Мягко заштрихуйте боковой гранью карандаша — выступы и кромки проявятся (метод барельефа). Отметьте центры отверстий.
- При необходимости снимите ключевые размеры линейкой (диаметр отверстий, межцентровые расстояния), уточните контуры.
- Подпишите ориентацию.
Совет: сделайте контрольный «сухой» примерочный шаблон — вырежьте форму из бумаги, проверьте посадку на детали. Бумагу корректировать проще, чем материал.
Шаг 3. Перенос шаблона на лист novapress® 850
- Разложите лист на подложке для резки.
- Перенесите контуры с шаблона карандашом. Располагайте элементы экономно, оставляя технологический отступ 10–15 мм.
- Сохраняйте отмеченное направление (ВЕРХ/НИЗ).
Шаг 4. Резка
- Прямые участки: приложите линейку, делайте несколько лёгких проходов ножом вместо одного глубокого — так кромка будет чище.
- Радиусы и сложные формы: поворачивайте лист, а не руку; режьте короткими точными проходами.
- Отверстия под болты:
— Проколите центр остриём ножа.
— Расширяйте по кругу, аккуратно подводя к нужному диаметру, используя кончик ножа.
— Контролируйте окружность, ориентируясь на разметку.
- После полного вырезания аккуратно отделите деталь, не сгибая материал.
Шаг 5. Контроль и подгонка
- Приложите прокладку к детали. Все отверстия и проёмы должны совпасть без натяга.
- При необходимости подрежьте кромки, отверстия. Не увеличивайте их излишне — возможны подсосы или срывы по кромке.
Шаг 6. Установка
- Ещё раз обезжирьте поверхности.
- Устанавливайте уплотнение «всухую», если иное не предписано производителем агрегата (по рекомендации производителя допустим тонкий слой совместимого герметика).
- Смонтируйте узел, затягивайте крепёж крест-накрест, поэтапно, с соблюдением рекомендуемых моментов затяжки.
- После первого теплового цикла (прогрева/остывания) проверьте крепёж, при необходимости слегка подтяните.
Храните остаток листа в сухом прохладном месте, в упаковке, вдали от прямых солнечных лучей и источников тепла. Избегайте механических заломов, влаги.
