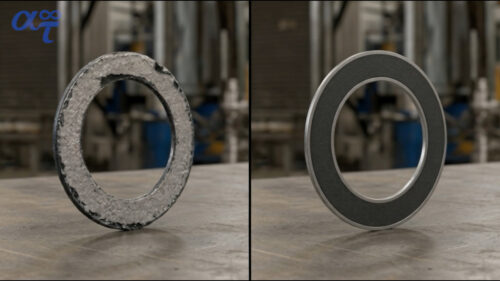

Внешний обтюратор, или наружное ограничительное кольцо, устанавливают по внешнему диаметру графитовой прокладки. Его задача — защитить прокладку снаружи и не дать мягкому графиту выдавливаться из зоны уплотнения при затяжке фланцев, давлении, температуре и вибрации.
Графитовая прокладка сама по себе достаточно мягкая и пластичная. Когда фланцы сжимаются болтами, а внутри соединения действует давление, материал может постепенно расползаться наружу. Внешний обтюратор ограничивает это смещение и удерживает графит в рабочей зоне.
Что делает внутренний обтюратор Внутренний обтюратор, или внутреннее ограничительное кольцо, ставят со стороны прохода среды, чтобы защитить графитовую прокладку от прямого удара потока изнутри.
